多層升降橫移停車設備

多層升降橫移停車設備
詳細說明：

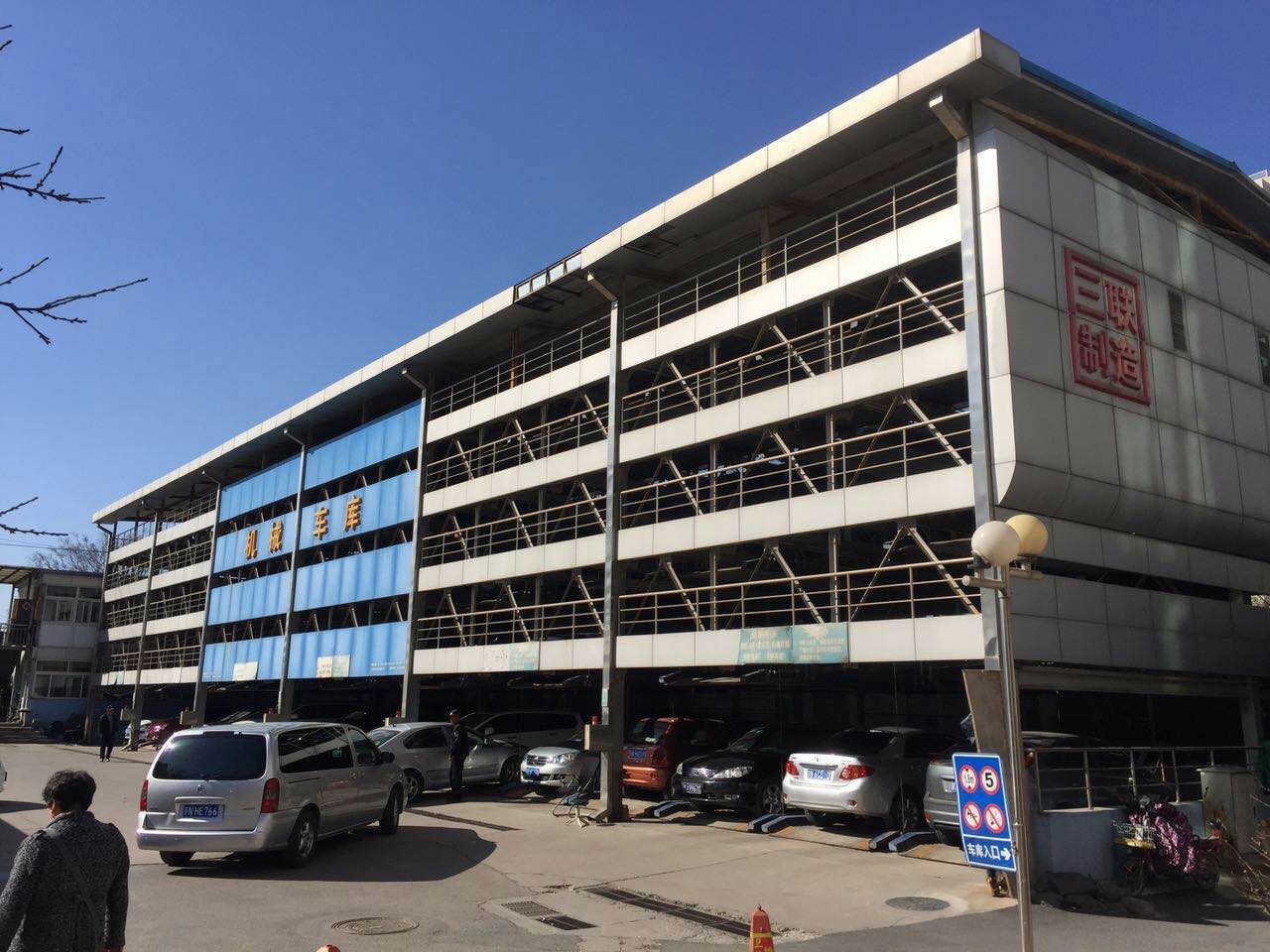

4~6層升降橫移類停車設備
工作原理
設備為多列布置，其中第一層只能橫移，最頂層只能升降，中間層既能升降又能橫移；除最頂層外，每一層各設一個橫移空位。設備通過頂層載車板的升降動作、一層載車板的橫移動作、中間各層載車板的升降、橫移動作實現存取車。一層車位可以直接存取車；中間層的某一車位需要存取車時，該載車板正下方對應的各層載車板橫移一個車位的位置，將空位讓到需要存取車的載車板正下方，使得該載車板可以降至地面，從而實現存取車。存取車過程見示意圖。

示意圖說明：圖中紅色車輛要取車，設備需要完成以下動作來實現該車輛的取車：
1.頂層紅色車輛正下方對應的中間層載車板向左橫移一個空位；
2.頂層紅色車輛所在的載車板下降至地面；
3.紅色車輛開出完成取車。
注：存車過程與取車過程相同。即頂層空載車板正下方對應的中間層載車板向左橫移一個空位后，頂層空載車板下降至地面，車輛駛入停穩后，載車板上升至頂層，完成車輛的存放。
產品特點
1、結構靈活，可根據用戶要求及現場條件進行布局；
2、可根據用戶要求設計全包裝式、半包裝式、簡易包裝式及無包裝式等包裝形式。
3、設備占地面積小，空間利用率高，停放車輛數量為平面停車場停放數量的5倍左右；
4、設備造價低、維保費用低。
5、運行平穩，噪音低，存取車方便；
6、人車誤入報警、限位保護、松繩保護、防墜落保護、車輛超長報警、延時保護、過（欠）壓保護
過流、斷電自鎖、緊急停車等全方位安全防護；
7、全自動PLC控制，采用按鈕、IC卡、遙控等多種控制方式，操作簡單。
適用場合
該設備為地上停車設備，適用于居民區、商業中心、辦公樓、車站、醫院等場所。
產品基本參數

適停車輛 型式 小型車X 中型車Z 大型車D 特大型車T
車輛尺寸 長×寬×高 長×寬×高 長×寬×高 長×寬×高
(mm) ≤4400×1750×1450 ≤4700×1800×1450 ≤5000×1850×1550 ≤5300×1900×1550
車重 ≤1300Kg ≤1500Kg ≤1700Kg ≤2350Kg
需求空間 h(mm) 1700 1700 1700 1700
p(層數) 4~6 4~6 4~6 4~6
a(mm) 5300 5600 5900 6200
b(mm) 2700 3000 3300 3500
c(mm) 700 700 700 700
N(mm) 2400 2400 2400 2450
H(mm) h*p+3600 h*p+3600 h*p+3600 h*p+3600
電機功率 提升電機 2.2Kw、3.7Kw 2.2Kw、3.7Kw 2.2Kw、3.7Kw 2.2Kw、3.7Kw
橫移電機 0.2Kw 0.2Kw 0.2Kw 0.2Kw
額定速度 提升速度 4.8、7.0m/min 4.8、7.0m/min 4.8、7.0m/min 4.8、7.0m/min
橫移速度 6.4、9.5m/min 6.4、9.5m/min 6.4、9.5m/min 6.4、9.5m/min
驅動方式 鏈條/鋼絲繩 鏈條/鋼絲繩 鏈條/鋼絲繩 鏈條/鋼絲繩
動力電源 3相5線制 380V，50HZ 3相5線制 380V，50HZ 3相5線制 380V，50HZ 3相5線制 380V，50HZ
控制方式 按鈕、IC卡、遙控器 按鈕、IC卡、遙控器 按鈕、IC卡、遙控器 按鈕、IC卡、遙控器
表面處理 噴漆、鍍鋅 噴漆、鍍鋅 噴漆、鍍鋅 噴漆、鍍鋅
